Описание

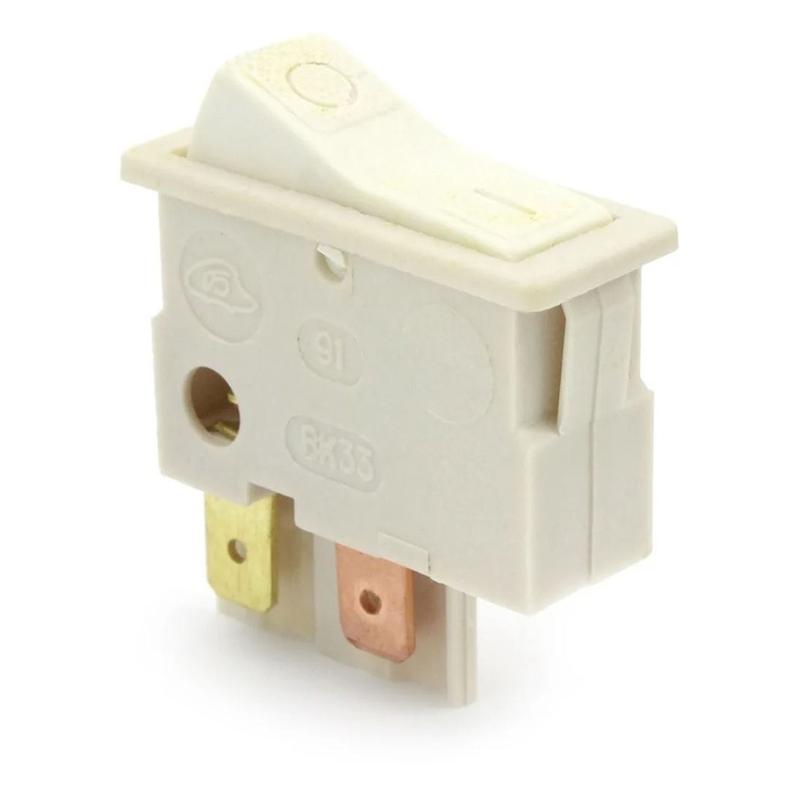

ВК-33-Н19-6,3А выключатель применяется для коммутации электрических цепей переменного тока в электроприборах различного назначения.
Условные обозначения :
ВК-33-Н19-6,3А.
ВК — выключатель клавишный.
33 — номер серии.
X — предел температуры окружающей среды:
Б — для электромеханических приборов (температура окружающей среды до 55 С); Н — для электронагревательных приборов (температура окружающей среды до 100 С)
19 — номинальный ток: 15 — 2,5 А; 19 — 6,3 А; 21 — 10 А.
А — коммутационная износостойкость: А — исполнение с биметаллическими контактами; Б — исполнение с биметаллическими и медными контактами.
В — исполнение с медными контактами.
X — число замыкающих контактов: 1; 2.
X — число размыкающих контактов: 0; 1; 2.
18 — управляющий элемент по виду основной детали: клавиша.
1 — наличие фиксации: фиксация имеется.
Технические характеристики :
Коммутируемое напряжение, тока — 250 В.
Коммутируемый ток — от 0,0005 — до 4 А.
Сопротивление изоляции — не менее 50 МОм.
Усилие обратного срабатывания — 15 Н .
Коммутационная износостойкость -10000 переключений.
Диапазон рабочих температур — от — 50°С до +80°С.
Масса — однополюсного — 9,5 г. двухполюсного — 10,5 г.
